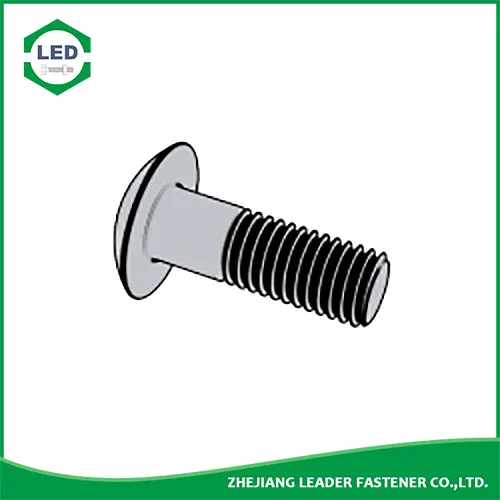

Śruba okrągła ANSI B18.5

Niniejsza norma obejmuje pełne dane ogólne i wymiarowe dla różnych typów śrub serii calowych, ogólnie sklasyfikowanych jako śruby z łbem okrągłym i uznanych za amerykańską normę krajową.

Kluczowe typy śrub objętych ochroną obejmują:

Zapięcie prowadzące® Śruby okrągłe ANSI B18.5 są często używane w kolejnictwie, ciężkim sprzęcie i zastosowaniach rolniczych. Śruby mają łeb o niskim profilu, który nie przeszkadza w wielu zastosowaniach, w których mógłby wystąpić dramatyczny występ z łba sześciokątnego lub innego stylu. Istnieje wiele stylów, które zawierają elementy pod głową, które utrzymują śrubę na miejscu podczas dokręcania nakrętki.

Śruby stopniowane mają podobną konstrukcję do śrub z okrągłym łbem i kwadratową szyjką, ale mają znacznie większy rozmiar łba.

Śruby do elewatorów mają podobną konstrukcję do śrub z łbem okrągłym, ale mają stosunkowo płaską główkę, często używaną w zastosowaniach rolniczych, takich jak zboża i inne tego typu elewatory

ASME B18.5-2012 wymaga zastosowania dodatkowych norm – opublikowanych przez ASTM, ASME, IFI i SAE – w odniesieniu do wymiarów gwintów, materiałów, właściwości mechanicznych i wykończeń.

Zapięcie prowadzące® ANSI/ASME B 18.5 - 2012 Śruby z łbem okrągłym (seria calowa) [Tabela1] (A307, SAE J429, F468, F593)

Minimalna długość gwintu:

Minimalna długość gwintu powinna być równa dwukrotności podstawowej średnicy śruby plus 0,25 cala dla nominalnej długości śruby 6 cali lub mniejszej oraz dwukrotności podstawowej średnicy śruby plus 0,50 cala dla większej długości nominalnej.

Śruby o nominalnych długościach zbyt krótkich, aby pomieścić minimalne długości gwintu, powinny być gwintowane na całej długości. Długość od głowy lub szyi do pierwszego pełnego (pełnego kształtu) gwintu nie może przekraczać długości 2-1/2 gwintu dla rozmiarów do 1 cala włącznie i 3-1/2 gwintu dla rozmiarów powyżej 1 cala .
