DIN 6924 Nakrętki zabezpieczające

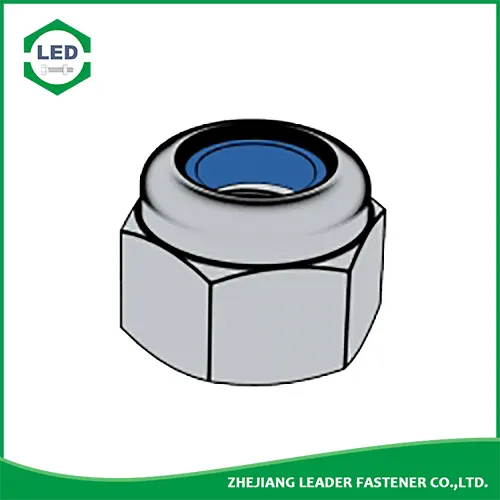

Zapięcie prowadzące® DIN 6924 Samozabezpieczające ciężkie nakrętki zabezpieczające, Nakrętki zabezpieczające z wkładką nylonową, nakrętki Nyloc lub nakrętki blokujące to nakrętki zabezpieczające z wewnętrznym kołnierzem z nylonu lub włókna, który zwiększa tarcie na gwincie śruby. Gwint śruby nie wcina się we wkładkę nylonową, jednak wkładka odkształca się elastycznie na gwintach. Ponieważ na element blokujący może mieć wpływ ciepło, bardziej poprawnie określa się je jako nakrętki „stop”.

Specyfikacja produktuDIN 6924 Nakrętki zabezpieczające

Materiał: stal węglowa, stal nierdzewna, stal stopowa, mosiądz.

Wykończenie: czarny, ocynkowany, cynkowy żółty, HDG, fosforan, DACROMET, Geomet, Magin, Ruspert, teflon itp.

Zapięcie prowadzące® DIN 6924 - 1987 Przeważające nakrętki sześciokątne typu Torque z wkładką niemetalową

Rozmiar wątku D				M3	M4	M5	M6	(M7)	M8	M10	M12	(M14)	M16	(M18)
P		Poziom	Gruby wątek	0.5	0.7	0.8	1	1	1.25	1.5	1.75	2	2	2.5
			Drobny wątek	/	/	/	/	/	1	1	1.5	1.5	1.5	1.5
			Drobny wątek	/	/	/	/	/	/	-1,25	-1,25	/	/	/
da		min		3	4	5	6	7	8	10	12	14	16	18
		maks		3.45	4.6	5.75	6.75	7.75	8.75	10.8	13	15.1	17.3	19.5
dw		min		4.6	5.9	6.9	8.9	9.6	11.6	14.6	16.6	19.6	22.5	24.9
e		min		6.01	7.66	8.79	11.05	12.12	14.38	17.77	20.03	23.35	26.75	29.56
h		maks		4.5	6	6.8	8	9	9.5	11.9	14.9	17	19.1	20.6
		min		4.2	5.7	6.44	7.64	8.64	9.14	11.47	14.47	16.3	18.26	19.76
m		min		2.15	2.9	4.4	4.9	6.14	6.44	8.04	10.37	12.1	14.1	15.1
mw		min		1.72	2.32	3.52	3.92	4.91	5.15	6.43	8.3	9.68	11.28	12.08
s		max=rozmiar nominalny		5.5	7	8	10	11	13	16	18	21	24	27
		min		5.32	6.78	7.78	9.78	10.73	12.73	15.73	17.73	20.67	23.67	26.16
na 1000 jednostekâkg				0.4	1.1	1.4	3.1	3.2	6	11.7	16.6	21	37.8	51.6

Rozmiar wątku D				M20	(M22)	M24	(M27)	M30	(M33)	M36	(M39)	M42	(M45)	M48
P		Poziom	Gruby wątek	2.5	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5
			Drobny wątek	1.5	1.5	2	2	2	2	3	3	3	3	3
			Drobny wątek	/	/	/	/	/	/	/	/	/	/	/
da		min		20	22	24	27	30	33	36	39	42	45	48
		maks		21.6	23.7	25.9	29.1	32.4	35.6	38.9	42.1	45.4	48.6	51.8
dw		min		27.7	31.4	33.2	38	42.7	46.6	51.1	55.9	59.9	64.7	69.4
e		min		32.95	37.29	39.55	45.2	50.85	55.37	60.79	66.44	72.09	76.95	82.6
h		maks		22.8	24.5	27.1	31	32.6	35.5	38.9	42	45	48	50
		min		21.5	23.2	25.8	29.4	31	33.9	37.3	40.4	43.4	46.4	48.4
m		min		16.9	18.1	20.2	22.5	24.3	27.4	29.4	31.8	34	36	38
mw		min		13.52	14.48	16.16	18	19.44	21.92	23.52	25.44	27.2	28.8	30.4
s		max=rozmiar nominalny		30	34	36	41	46	50	55	60	65	70	75
		min		29.16	33	35	40	45	49	53.8	58.8	63.1	68.1	73.1
na 1000 jednostekâkg				68	86	127	182	273	296	380	505	630	814	995

Materiał:

a) Korpus ze stali（nakrętka）,Klasa właściwości (materiał): Dla rozmiaru do M39: 5, 6; Dla rozmiaru do M16: 8, 10 i 12; Dla rozmiaru powyżej M39 do uzgodnienia. Jak określono w ISO 898-2 i DIN 267-23

b) Materiał (wkładka): Niemetaliczny, np. poliamid

Uwaga: klasa właściwości 6 tylko dla nakrętki z gwintem drobnozwojnym
