DIN 917 Nakrętka kołpakowa
Leader-Fastener® jest producentem i dystrybutorem nakrętki kołpakowej DIN 917. Posiadamy kompletną linię usług, od inwestycji w zakłady produkcyjne, dział eksportu, po posiadanie zespołu kontroli jakości i centrum, aby spełnić Twoje wymagania. Jakość traktujemy jako życie firmy. Utrzymujemy dobrą jakość jako pierwsza polityka i ustanowiliśmy zestaw kontroli jakości i systemu kontroli zgodnie z międzynarodowym standardem. Przeprowadziliśmy System Gwarancji Jakości ISO9001 na każdym etapie produkcji, transportu i sprzedaży. Mamy nadzieję, że w niedalekiej przyszłości będziemy Państwa partnerem w biznesie poprzez najwyższą jakość, rycerską obsługę i konkurencyjną cenę, a także będziemy Państwa przyjaciółmi.
Wyślij zapytanie Pobierz plik PDF
Opis produktu

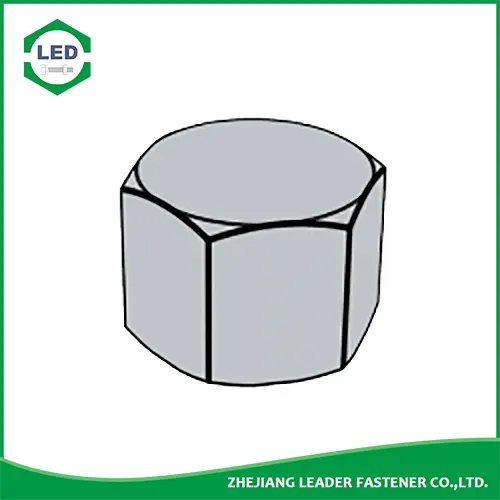

MetrycznyDIN 917 Nakrętka kołpakowama gładką zaokrągloną solidną kopułę, która zakrywa podstawę nakrętki sześciokątnej. Powierzchnia kopuły ma niski profil, który chroni gwinty śrub pod spodem, zapewniając jednocześnie wykończony wygląd i może poprawić bezpieczeństwo w pewnych okolicznościach. Nakrętki kołpakowe są używane głównie do dekoracyjnych połączeń śrubowych. Nakrętka kołpakowa zakrywa i chroni końcówkę gwintu. Służą również do ochrony przed ostrymi krawędziami na maszynach, sprzęcie, sprzęcie fitness oraz wszędzie tam, gdzie odsłonięty koniec gwintu może zranić lub uszkodzić osoby lub przedmioty.
Specyfikacja produktu łącznika Leader-Fastener®DIN 917 Nakrętka kołpakowa
Materiał: stal węglowa, stal nierdzewna, stal stopowa, mosiądz.
Wykończenie: czarny, ocynkowany, cynkowy żółty, HDG, fosforan, DACROMET, Geomet, Magin, Ruspert, teflon itp.
Zapięcie prowadzące® DIN 917 - 2021 Sześciokątne nakrętki kołpakowe, typ niski
| Rozmiar wątku D |
M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | |||
| P | Gruby wątek | seria 1 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | |
| Drobny wątek | seria 2 | / | / | / | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 2 | 2 | ||
| seria 3 | / | / | / | / | 1 | 1.25 | / | / | 1.5 | 1.5 | |||
| da | maks | 4.6 | 5.75 | 6.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 19.5 | 21.6 | ||
| min | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |||
| dw | min | 5.9 | 6.9 | 8.9 | 11.6 | 14.6 | 16.6 | 19.6 | 22.5 | 24.9 | 27.7 | ||
| e | min | 7.66 | 8.79 | 11.05 | 14.38 | 17.77 | 20.03 | 23.35 | 26.75 | 29.56 | 32.95 | ||
| x | maks | seria 1 | 1.05 | 1.2 | 1.5 | 1.87 | 2.25 | 3.5 | 4 | 4 | 5 | 5 | |
| seria 2 | / | / | / | 1.5 | 1.87 | 3 | 3 | 3 | 4 | 4 | |||
| seria 3 | / | / | / | / | 1.5 | 2.5 | / | / | 3 | 3 | |||
| g | maks | seria 1 | 2.75 | 3 | 3.7 | 4.9 | 5.6 | 6.4 | 7.3 | 7.3 | 9.3 | 9.3 | |
| seria 2 | / | / | / | 3.7 | 4.9 | 5.6 | 5.6 | 5.6 | 7.3 | 7.3 | |||
| seria 3 | / | / | / | / | 3.7 | 4.9 | - | - | 5.6 | 5.6 | |||
| h | max=rozmiar nominalny | 5.5 | 7 | 9 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | ||
| min | 5.2 | 6.64 | 8.64 | 11.57 | 13.57 | 15.57 | 17.57 | 19.48 | 21.48 | 24.48 | |||
| r | ≈ | 8 | 10 | 12 | 15 | 20 | 25 | 28 | 30 | 32 | 35 | ||
| s | max=rozmiar nominalny | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | ||
| min | 6.78 | 7.78 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 26.16 | 29.16 | |||
| t | maks | 4.64 | 5.44 | 7.29 | 9.79 | 11.35 | 13.85 | 15.35 | 17.35 | 19.42 | 21.42 | ||
| min | 4.16 | 4.96 | 6.71 | 9.21 | 10.65 | 13.15 | 14.65 | 16.65 | 18.58 | 20.58 | |||
| w | min | 1 | 1 | 1.5 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | ||
| na 1000 jednostekâkg | 1.3 | 2.2 | 4 | 9.5 | 15.6 | 23 | 35 | 46.5 | 70 | 94 | |||
| Rozmiar wątku D |
(M22) | M24 | (M27) | M30 | M36 | M42 | M48 | (M56) | (M64) | (M72) | |||
| P | Gruby wątek | seria 1 | 2.5 | 3 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | / | |
| Drobny wątek | seria 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | ||
| seria 3 | 1.5 | / | / | / | / | / | / | / | / | / | |||
| da | maks | 23.7 | 25.9 | 29.1 | 32.4 | 38.9 | 45.4 | 51.8 | 61 | 69.1 | 77.8 | ||
| min | 22 | 24 | 27 | 30 | 36 | 42 | 48 | 56 | 64 | 72 | |||
| dw | min | 31.4 | 33.3 | 38 | 42.8 | 51.1 | 60 | 69.5 | 78.7 | 88.2 | 97.7 | ||
| e | min | 37.29 | 39.55 | 45.2 | 50.85 | 60.79 | 72.02 | 82.6 | 93.56 | 104.86 | 116.16 | ||
| x | maks | seria 1 | 5 | 6 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 12 | |
| seria 2 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 8 | 8 | 8 | |||
| seria 3 | 3 | / | / | / | / | / | / | / | / | / | |||
| g | maks | seria 1 | 9.3 | 10.7 | 10.7 | 12.7 | 14 | 16 | 18.5 | 20 | 21 | 21 | |
| seria 2 | 7.3 | 7.3 | 7.3 | 7.3 | 10.7 | 10.7 | 10.7 | 14 | 14 | 14 | |||
| seria 3 | 5.6 | - | - | - | - | / | / | / | / | / | |||
| h | max=rozmiar nominalny | 28 | 30 | 32 | 34 | 44 | 52 | 58 | 68 | 75 | 85 | ||
| min | 27.48 | 29.48 | 31.38 | 33.38 | 43.38 | 51.26 | 57.26 | 67.26 | 74.26 | 84.13 | |||
| r | ≈ | 35 | 40 | 50 | 60 | 70 | 80 | 90 | 110 | 130 | 130 | ||
| s | max=rozmiar nominalny | 34 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 | 105 | ||
| min | 33 | 35 | 40 | 45 | 53.8 | 63.1 | 73.1 | 82.8 | 92.8 | 102.8 | |||
| t | maks | 22.42 | 24.42 | 26.42 | 28.42 | 36.5 | 42.5 | 48.5 | 56.6 | 62.6 | 67.6 | ||
| min | 21.58 | 23.58 | 25.58 | 27.58 | 35.5 | 41.5 | 47.5 | 55.4 | 61.4 | 66.4 | |||
| w | min | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | ||
| na 1000 jednostekâkg | 119 | 157 | 229 | 310 | 577 | 958 | 1410 | 2100 | 2840 | 3910 | |||
