Leader-Fastener® jest producentem i dystrybutorem nakrętek sześciokątnych DIN 936. Posiadamy kompletną linię usług, od inwestycji w zakłady produkcyjne, dział eksportu, po posiadanie zespołu kontroli jakości i centrum, aby spełnić Twoje wymagania. Jakość traktujemy jako życie firmy. Utrzymujemy dobrą jakość jako pierwsza polityka i ustanowiliśmy zestaw kontroli jakości i systemu kontroli zgodnie z międzynarodowym standardem. Przeprowadziliśmy System Gwarancji Jakości ISO9001 na każdym etapie produkcji, transportu i sprzedaży. Mamy nadzieję, że w niedalekiej przyszłości będziemy Państwa partnerem w biznesie poprzez najwyższą jakość, rycerską obsługę i konkurencyjną cenę, a także będziemy Państwa przyjaciółmi.

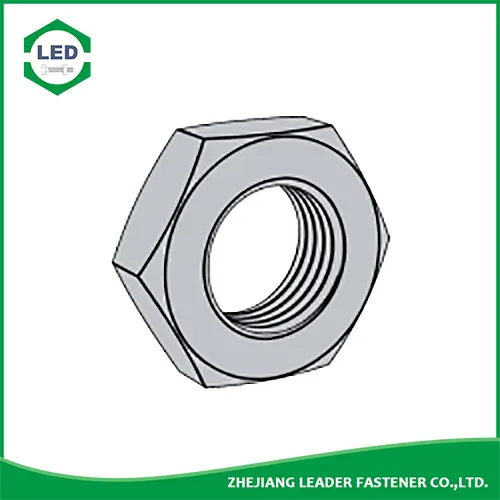

MetrycznyNakrętka sześciokątna niskoprofilowa DIN 936są podobne do przeciwnakrętek sześciokątnych (DIN 439), ale mają nieco inną wysokość. Są to cienkie nakrętki sześciokątne o grubości około połowy grubości zwykłej nakrętki sześciokątnej. Są one często używane jako nakrętki zabezpieczające, gdy są nakręcane na standardową nakrętkę blokującą ją w miejscu lub w przypadku, gdy standardowa nakrętka jest zbyt gruba do zastosowania, nakrętka kontrująca sześciokątna może być bardzo przydatną alternatywą.
Materiał: stal węglowa, stal nierdzewna, stal stopowa, mosiądz.
Wykończenie: czarny, ocynkowany, cynkowy żółty, HDG, fosforan, DACROMET, Geomet, Magin, Ruspert, teflon itp.
Rozmiar wątku D |
M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | ||
P | Poziom | Gruby wątek | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
Gwint drobny 1 | 1 | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | ||
Gwint drobny 2 | / | 1.25 | 1.5 | / | / | 2 | 2 | 2 | 2 | ||
Gwint drobny 3 | / | / | / | / | / | / | / | / | / | ||
da | min | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |
maks | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 19.5 | 21.6 | 23.7 | 25.9 | ||
dw | min | 11.3 | 15.3 | 17.2 | 20.2 | 22.2 | 25.3 | 28.2 | 29.5 | 33.2 | |
e | min | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 | 29.56 | 32.95 | 35.03 | 39.55 | |
m | max=rozmiar nominalny | 5 | 6 | 7 | 8 | 8 | 9 | 9 | 10 | 10 | |
min | 4.7 | 5.7 | 6.64 | 7.42 | 7.42 | 8.42 | 8.42 | 9.1 | 9.1 | ||
mw | min | 3.8 | 4.6 | 5.3 | 5.9 | 5.9 | 6.7 | 6.5 | 7.3 | 7.3 | |
s | max=rozmiar nominalny | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | |
min | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | 26.16 | 29.16 | 31 | 35 | ||
na 1000 jednostekâkg | 4 | 8.6 | 12.1 | 18.2 | 20.1 | 29.6 | 36.3 | 43.8 | 58 |
Rozmiar wątku D |
M27 | M30 | M33 | M36 | M39 | M42 | (M45) | M48 | M52 | ||
P | Poziom | Gruby wątek | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 |
Gwint drobny 1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | ||
Gwint drobny 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
Gwint drobny 3 | / | / | / | 3 | 3 | 3 | 3 | 3 | 3 | ||
da | min | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 52 | |
maks | 29.1 | 32.4 | 35.6 | 38.9 | 42.1 | 45.4 | 48.6 | 51.8 | 56.2 | ||
dw | min | 38 | 42.7 | 46.6 | 51.1 | 55.9 | 60.6 | 64.7 | 69.4 | 74.2 | |
e | min | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 | |
m | max=rozmiar nominalny | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | |
min | 10.9 | 10.9 | 12.9 | 12.9 | 14.9 | 14.9 | 16.9 | 16.9 | 18.7 | ||
mw | min | 8.7 | 8.7 | 10.3 | 10.3 | 11.9 | 11.9 | 13.5 | 13.5 | 15 | |
s | max=rozmiar nominalny | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | |
min | 40 | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 | ||
na 1000 jednostekâkg | 90 | 110 | 155 | 190 | 260 | 307 | 400 | 460 | 580 |
a) Stal, klasa własności: â¤M18: 04,05ï¼ > M18: 17H, 22H. Norma ISO 898-2, DIN 267-24
b) Stal nierdzewna, klasa własności: ¤M20: A2-70ï¼M20~M39: A2-50ï¼> M39: do uzgodnienia. Norma DIN 267-11
c) Metale nieżelazne, Klasa własności: CuZn=stop miedzi i cynku, CU2 lub CU3, według uznania producenta. Norma DIN 267-18
d) Inne klasy własności lub materiały lub określony gatunek materiału, np. CU3, podlegają uzgodnieniu
