Leader-Fastener® jest producentem nakrętek zgrzewanych DIN 977 z wysokiej jakości materiału standardowego lub materiału niestandardowego. Nakrętki do zgrzewania DIN 977 mają pięć lub sześć równych rogów i trzy rogi, co zapewnia doskonały kontakt z powierzchnią spoiny. Nakrętki do zgrzewania DIN 977 są zwykle dostarczane w postaci sześciokątnej z kołnierzem i zazwyczaj współpracują ze śrubą z łbem okrągłym. Nakrętki do zgrzewania DIN 977 to doskonałe rozwiązanie, w którym dochodzi do obluzowania na skutek wibracji. Dolna część DIN 977 nie jest płaska, więc wymaga precyzyjnego pilota do dokładnej lokalizacji. Te trzy występy służą do wspawania nakrętki w materiał. Nakrętki do zgrzewania DIN 977 są zdejmowane i wielokrotnego użytku. Dostarczamy asortyment nakrętek do spawania DIN 977 z różnymi materiałami, rozmiarami, konstrukcją, wytrzymałością, wykończeniami i innymi konfiguracjami. Nakrętka zgrzewana DIN 977 jest dostępna z różnymi rodzajami poszycia, wykańczania lub powlekania, takimi jak cyna, cynk (żółty, biały, niebieski, czarny), cynkowanie ogniowe, chrom, nikiel-mosiądz, tlenek czarny, cyna elektro, fosforan , malowanie proszkowe i inne zgodnie z wymaganiami. Produkujemy również niestandardowe nakrętki do zgrzewania DIN 977, które idealnie pasują do projektu klienta i specyfikacji klienta.

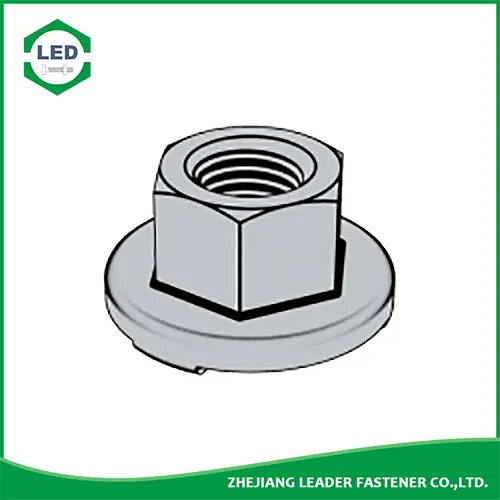

Zapięcie prowadzące® DIN 977 Nakrętki do zgrzewaniato specyfikacja nakrętek z kołnierzem sześciokątnym. ma gwint i wydłużone występy, specyfikacja to M5-16, klasa 8, gładka powierzchnia lub ocynkowana. Normy równoważne: GB /T 13681.2, ISO 21670, DIN EN ISO 21670.
Materiał: stal węglowa, stal nierdzewna, stal stopowa, mosiądz.
Wykończenie: czarny, ocynkowany, cynkowy żółty, HDG, fosforan, DACROMET, Geomet, Magin, Ruspert, teflon itp.
Śruba Gwint d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | |||
P | Gruby skok gwintu | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | ||
Drobny skok gwintu | - | - | - | - | 1.5 | 1.5 | 1.5 | |||
c | Rozmiar nominalny | ±0,1 | 0.8 | 0.8 | 1 | 1.2 | 1.2 | 1.2 | 1.2 | |
dc | maks | 15.5 | 18.5 | 22.5 | 26.5 | 30.5 | 33.5 | 36.5 | ||
min | 14.5 | 17.5 | 21.5 | 25.5 | 29.5 | 32.5 | 35.5 | |||
e | min | 8.2 | 10.6 | 13.6 | 16.9 | 19.4 | 22.4 | 25 | ||
maks | 8.5 | 10.9 | 14 | 17.5 | 20 | 23 | 26 | |||
f | Rozmiar nominalny | ±0,25 | 1.7 | 2 | 2.5 | 3 | 3 | 4 | 4 | |
g | Rozmiar nominalny | ±0,1 | 4 | 5 | 6 | 7 | 8 | 8 | 8 | |
m | min | 4.7 | 6.64 | 9.64 | 12.57 | 14.57 | 16.16 | 18.66 | ||
maks | 5 | 7 | 10 | 13 | 15 | 17 | 19.5 | |||
s | maks | 8 | 10 | 13 | 16 | 18 | 21 | 24 | ||
min | 7.64 | 9.64 | 12.57 | 15.57 | 17.57 | 20.48 | 23.48 | |||
na 1000 jednostekâkg | - | 5.7 | 12.2 | 21.8 | 29.4 | 45.8 | - |
