Pręty gwintowane IFI 136

IFI-136, ŚRUBY I WYGIĘTE - WYCOFANE DLA ASME B18.31.5

Zapięcie prowadzące® IFI 136 Pręty gwintowane są czasami mylone z prętami gwintowanymi - kołki gwintowane mają zwykle 12 cali lub mniej, podczas gdy pręty gwintowane zwykle mają długość od 2 stóp do 12 stóp. Szpilki są mierzone na dwa sposoby: pierwszy / pierwszy lub koniec /Koniec 1./1. oznacza, że ​​kołek jest mierzony od pierwszego gwintu na jednym końcu do pierwszego gwintu na przeciwległym końcu, co oznacza, że ​​jego określona długość będzie krótsza niż długość całkowita. Ta metoda jest zwykle stosowana, gdy końce są sfazowany, a kołek nie jest nagwintowany do końcówek. Inną metodą jest koniec/końce, która wskazuje, że kołek jest mierzony od końca do końca, więc jego określona długość będzie taka sama, jak długość całkowita.

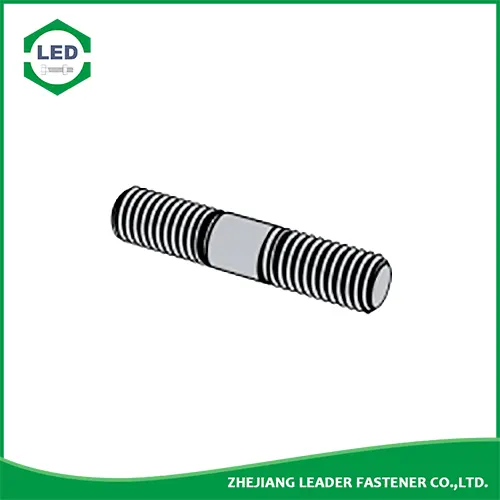

Kołki o równej długości to łączniki cylindryczne z gwintami na obu końcach, gwintami o równej długości na obu końcach i polerowanym prętem pośrodku. Podczas łączenia jeden koniec kołka o równej długości musi być wkręcony w część z wewnętrznym gwintowanym otworem, a drugi koniec musi przechodzić przez część z otworem przelotowym, a następnie przykręcić nakrętkę, aby obie części były szczelnie połączone jak cały . Ta forma połączenia nazywana jest połączeniem kołkowym, które jest również połączeniem odłączanym. Stosowany jest głównie w sytuacjach, gdy jedna z łączonych części jest gruba, wymaga zwartej konstrukcji lub nie nadaje się do połączenia śrubowego z powodu częstego demontażu.

Zapięcie prowadzące® IFI 136 - 2006 Podwójne szpilki końcowe

— Śruby dwustronne typu 1 muszą mieć niewykończony korpus bez określonych tolerancji średnicy korpusu:

Kołki typu 2 powinny mieć maksymalną średnicę korpusu równą podstawowej średnicy głównej gwintu i minimalną średnicę korpusu równą rozmiarowi gwintu walcowanego.

Kołki typu 3 powinny mieć maksymalną średnicę korpusu równą podstawowej średnicy głównej gwintu i minimalną średnicę korpusu równą określonej minimalnej średnicy głównej gwintu.

Kołki typu 4 powinny mieć tolerancje średnicy korpusu określone przez nabywcę (korpus frezowany lub szlifowany).

W przypadku płaskiego i sfazowanego koniec należy sfazować od średnicy około 0,016 cala poniżej mniejszej średnicy gwintu, aby uzyskać długość sfazowania lub niepełnego gwintu nieprzekraczającą dwukrotności skoku gwintu.
