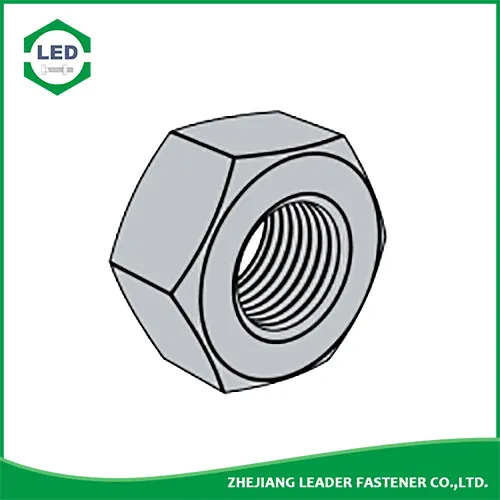

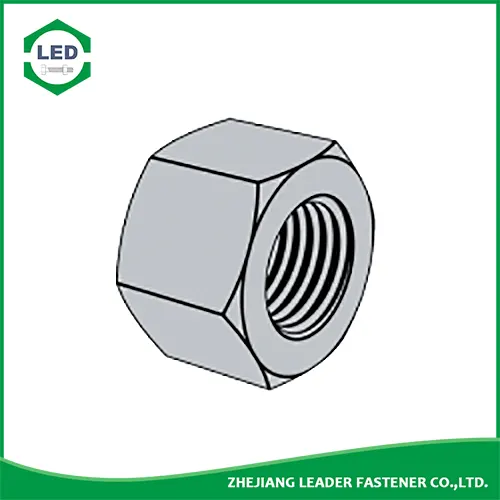

Nakrętka sześciokątna ASME B18.2.2
  • Nakrętka sześciokątna ASME B18.2.2Nakrętka sześciokątna ASME B18.2.2
  • Nakrętka sześciokątna ASME B18.2.2Nakrętka sześciokątna ASME B18.2.2

Nakrętka sześciokątna ASME B18.2.2

Leader-Fastener® jest producentem i dystrybutorem nakrętki sześciokątnej ASME B18.2.2. Posiadamy kompletną linię usług, od inwestycji w zakłady produkcyjne, dział eksportu, po posiadanie zespołu kontroli jakości i centrum, aby spełnić Twoje wymagania. Jakość traktujemy jako życie firmy. Utrzymujemy dobrą jakość jako pierwsza polityka i ustanowiliśmy zestaw kontroli jakości i systemu kontroli zgodnie z międzynarodowym standardem. Przeprowadziliśmy System Gwarancji Jakości ISO9001 na każdym etapie produkcji, transportu i sprzedaży. Mamy nadzieję, że w niedalekiej przyszłości będziemy Państwa partnerem w biznesie poprzez najwyższą jakość, rycerską obsługę i konkurencyjną cenę, a także będziemy Państwa przyjaciółmi.

Wyślij zapytanie    Pobierz plik PDF

Opis produktu

OferujemyNakrętka sześciokątna ASME B18.2.2Łączniki zgodne ze specyfikacją amerykańską, w tym nakrętki sześciokątne, nakrętki metryczne kołnierzowe, ciężkie nakrętki sześciokątne metryczne, metryczne nakrętki sześciokątne z rowkiem, nakrętki żołędziowe i nakrętki sprężyste. Na zamówienieMetryczne nakrętki sześciokątne ASME B18.2.4.1M, ściśle przestrzegamy specyfikacji klienta i krytycznego parametru. Zadowoliliśmy naszego klienta naszymi usługami i wysokiej jakości produktem.


Specyfikacja produktu łącznika Leader-Fastener®Nakrętka sześciokątna ASME B18.2.2

Materiał: stal węglowa, stal nierdzewna, stal stopowa, mosiądz.

Wykończenie: czarny, ocynkowany, cynkowy żółty, HDG, fosforan, DACROMET, Geomet, Magin, Ruspert, teflon itp.


Zapięcie prowadzące® ASME B 18.2.2 - 2022 Sześciokątne nakrętki śrub maszynowych [Tabela 1] (ASTM A563 / F594 / F467)


Gwint 0# 1# 2# 3# 4# 5# 6# 8# 10# 12# 1/4 5/16 3/8
d 0.0600 0.0730 0.0860 0.0990 0.1120 0.1250 0.1380 0.1640 0.1900 0.2160 0.2500 0.3120 0.3750
PP UNC 80 64 56 48 40 40 32 32 24 24 20 18 16
s maks 0.156 0.156 0.188 0.188 0.25 0.312 0.312 0.344 0.375 0.438 0.438 0.562 0.625
min 0.15 0.15 0.18 0.18 0.241 0.302 0.302 0.332 0.362 0.423 0.423 0.545 0.607
k maks 0.05 0.05 0.066 0.066 0.098 0.114 0.114 0.13 0.13 0.161 0.193 0.225 0.257
min 0.043 0.043 0.057 0.057 0.087 0.102 0.102 0.117 0.117 0.148 0.178 0.208 0.239


ASME B 18.2.2 - 2022 Płaskie nakrętki sześciokątne i płaskie nakrętki sześciokątne [Tabela 4] (ASTM A563 / F594 / F467)


Gwint 1-1/8 1-1/4 1-3/8 1-1/2
d 1.1250 1.2500 1.3750 1.5000
PP UNC 7 7 6 6
UNF 12 12 12 12
8-UN 8 8 8 8
s Rozmiar nominalny 1-11/16 1-7/8 2-1/16 2-1/4
min 1.631 1.812 1.994 2.175
maks 1.688 1.875 2.062 2.250
e min 1.859 2.066 2.273 2.480
maks 1.949 2.165 2.382 2.598
m Rozmiar nominalny 1 1-3/32 1-13/64 1-5/16
min 0.970 1.062 1.169 1.276
maks 1.030 1.126 1.237 1.348
m1 Rozmiar nominalny 5/8 3/4 13/16 7/8
min 0.595 0.718 0.778 0.839
maks 0.655 0.782 0.846 0.911


„Gwinty muszą spełniać wymagania ASME B.1”

• Jeśli wymagane są wykończenia galwaniczne, odniesienie do ASTM F1941. Inne wykończenia mogą być określone zgodnie z odpowiednimi normami mechanicznymi i wydajnościowymi.


ASME B 18.2.2 - 2022 Nakrętki sześciokątne i przeciwnakrętki sześciokątne [Tabela 5] (ASTM A563 / F594 / F467)


Gwint 1/4 5/16 3/8 7/16 1/2 9/16 5/8 3/4 7/8 1 1-1/8 1-1/4 1-3/8
d 0.2500 0.3125 0.3750 0.4375 0.5000 0.5625 0.6250 0.7500 0.8750 1.0000 1.1250 1.2500 1.3750
PP UNC 20 18 16 14 13 12 11 10 9 8 7 7 6
UNF 28 24 24 20 20 18 18 16 14 12 12 12 12
8-UN - - - - - - - - - - 8 8 8
s min 0.428 0.489 0.551 0.675 0.736 0.861 0.922 1.088 1.269 1.450 1.631 1.812 1.994
maks 0.438 0.500 0.563 0.688 0.750 0.875 0.938 1.125 1.312 1.500 1.688 1.875 2.062
e min 0.488 0.557 0.628 0.768 0.840 0.982 1.051 1.240 1.447 1.653 1.859 2.066 2.273
maks 0.505 0.577 0.650 0.794 0.866 1.010 1.083 1.299 1.516 1.732 1.949 2.165 2.382
m min 0.212 0.258 0.320 0.365 0.427 0.473 0.535 0.617 0.724 0.831 0.939 1.030 1.138
maks 0.226 0.273 0.337 0.385 0.448 0.496 0.559 0.665 0.776 0.887 0.999 1.094 1.206
m1 min 0.150 0.180 0.210 0.240 0.302 0.301 0.363 0.398 0.458 0.519 0.579 0.687 0.747
maks 0.163 0.195 0.227 0.260 0.323 0.324 0.387 0.446 0.510 0.575 0.639 0.751 0.815
Gwint 1-1/2 1-5/8 1-3/4 1-7/8 2 2-1/4 2-1/2 2-3/4 3 3-1/4 3-1/2 3-3/4 4

d 1.5000 1.6250 1.7500 1.8750 2.0000 2.2500 2.5000 2.7500 3.0000 3.2500 3.500 3.7500 4.0000
PP UNC 6 - 5 - 4-1/2 4-1/2 4 4 4 4 4 4 4
UNF 12 - - - - - - - - - - - -
8-UN 8 8 8 8 8 8 8 8 8 8 8 8 8
s min 2.175 2.350 2.538 2.722 2.900 3.263 3.625 3.988 4.350 4.713 5.075 5.438 5.800
maks 2.250 2.430 2.625 2.813 3.000 3.375 3.750 4.125 4.500 4.875 5.250 5.625 6.000
e min 2.480 2.679 2.893 3.103 3.306 3.719 4.133 4.546 4.959 5.373 5.786 6.199 6.612
maks 2.598 2.805 3.031 3.247 3.464 3.897 4.330 4.763 5.196 5.629 6.062 6.495 6.928
m min 1.245 1.364 1.460 1.567 1.675 1.890 2.105 2.319 2.534 2.749 2.964 3.178 3.393
maks 1.317 1.416 1.540 1.651 1.763 1.986 2.209 2.431 2.654 2.877 3.011 3.322 3.545
m1 min 0.808 0.868 0.929 0.989 1.050 1.155 1.401 1.522 1.643 1.748 1.870 1.990 2.112
maks 0.880 0.944 1.009 1.073 1.138 1.267 1.427 1.556 1.685 1.814 1.943 2.072 2.201


„Gwinty muszą spełniać wymagania ASME B.1”

• Jeśli wymagane są wykończenia galwaniczne, odniesienie do ASTM F1941. Inne wykończenia mogą być określone zgodnie z odpowiednimi normami mechanicznymi i wydajnościowymi.


ASME B 18.2.2 - 2022 Grube nakrętki sześciokątne [Tabela 7] (ASTM A563 / F594 / F467)



Gwint 1/4 5/16 3/8 7/16 1/2 9/16 5/8 3/4 7/8 1 1-1/8 1-1/4 1-3/8 1-1/2
d 0.250 0.3125 0.375 0.4375 0.500 0.5625 0.625 0.750 0.875 1.000 1.125 1.250 1.375 1.500
PP UNC 20 18 16 14 13 12 11 10 9 8 7 7 6 6
UNF 28 24 24 20 20 18 18 16 14 12 12 12 12 12
8-UN - - - - - - - - - - 8 8 8 8
s Rozmiar nominalny 7/16 1/2 9/16 11/16 3/4 7/8 15/16 1-1/8 1-5/16 1-1/2 1-11/16 1-7/8 2-1/16 2-1/4
min 0.428 0.489 0.551 0.675 0.736 0.861 0.922 1.088 1.269 1.450 1.631 1.812 1.994 2.175
maks 0.438 0.500 0.562 0.688 0.750 0.875 0.938 1.125 1.312 1.500 1.688 1.875 2.062 2.250
e min 0.488 0.557 0.628 0.768 0.840 0.892 1.051 1.240 1.447 1.653 1.859 2.066 2.273 2.480
maks 0.505 0.577 0.650 0.794 0.866 1.010 1.083 1.299 1.516 1.732 1.949 2.165 2.382 2.598
m Rozmiar nominalny 9/32 21/64 13/32 29/64 9/16 39/64 23/32 13/16 29/32 1 1-5/32 1-1/4 1-3/8 1-1/2
min 0.274 0.320 0.398 0.444 0.552 0.598 0.706 0.798 0.890 0.982 1.136 1.228 1.351 1.474
maks 0.288 0.336 0.415 0.463 0.573 0.621 0.731 0.827 0.922 1.018 1.176 1.272 1.399 1.526


ASME B 18.2.2 - 2022 Ciężkie płaskie nakrętki sześciokątne i ciężkie płaskie przeciwnakrętki sześciokątne [Tabela 10] (ASTM A563 / F594 / F467)


Gwint 1-1/8 1-1/4 1-3/8 1-1/2 1-3/4 2 2-1/4 2-1/2 2-3/4 3 3-1/4 3-1/2 3-3/4 4
d 1.1250 1.2500 1.3750 1.50000 1.7500 2.0000 2.2500 2.5000 2.7500 3.0000 3.2500 3.5000 3.7500 4.0000
PP UNC 7 7 6 6 5 4-1/2 4-1/2 4 4 4 4 4 4 4
UNF 12 12 12 12 - - - - - - - - - -
8-UN 8 8 8 8 8 8 8 8 8 8 8 8 8 8
s Rozmiar nominalny 1-13/16 2 2-3/16 2-3/8 2-3/4 3-1/8 3-1/2 3-7/8 4-1/4 4-5/8 5 5-3/8 5-3/4 6-1/8
min 1.756 1.938 2.119 2.300 2.662 3.025 3.388 3.750 4.112 4.475 4.838 5.200 5.562 5.925
maks 1.812 2.000 2.188 2.375 2.750 3.125 3.500 3.875 4.250 4.625 5 5.375 5.750 6.125
e min 2.002 2.209 2.416 2.622 3.035 3.449 3.862 4.275 4.688 5.102 5.515 5.928 6.341 6.755
maks 2.093 2.309 2.526 2.742 3.175 3.608 4.041 4.474 4.907 5.340 5.774 6.207 6.640 7.073
m Rozmiar nominalny 1-1/8 1-1/4 1-3/8 1-1/2 1-3/4 2 2-1/4 2-1/2 2-3/4 3 3-1/4 3-1/2 3-3/4 4
min 1.079 1.187 1.310 1.433 1.679 1.925 2.155 2.401 2.647 2.893 3.124 3.370 3.616 3.862
maks 1.155 1.282 1.409 1.536 1.790 2.044 2.298 2.552 2.806 3.060 3.314 3.568 3.822 4.076
m1 Rozmiar nominalny 5/8 3/4 13/16 7/8 1 1-1/8 1-1/4 1-1/2 1-5/8 1-3/4 1-7/8 2 2-1/8 2-1/4
min 0.579 0.687 0.747 0.808 0.929 1.050 1.155 1.401 1.522 1.643 1.748 1.870 1.990 2.112
maks 0.655 0.782 0.846 0.911 1.040 1.169 1.298 1.552 1.681 1.810 1.939 2.068 2.197 2.326


ASME B 18.2.2 - 2022 Ciężkie nakrętki sześciokątne i ciężkie nakrętki sześciokątne [Tabela 11]


Gwint 1/4 5/16 3/8 7/16 1/2 9/16 5/8 3/4 7/8 1 1-1/8 1-1/4 1-3/8
d 0.2500 0.3125 0.3750 0.4375 0.5000 0.5625 0.6250 0.7500 0.8750 1.0000 1.1250 1.2500 1.3750
PP UNC 20 18 16 14 13 12 11 10 9 8 7 7 6
UNF 28 24 24 20 20 18 18 16 14 12 12 12 12
8-UN - - - - - - - - - - 8 8 8
s Rozmiar nominalny 1/2 9/16 11/16 3/4 7/8 15/16 1-1/16 1-1/4 1-7/16 1-5/8 1-13/16 2 2-3/16
min 0.488 0.546 0.669 0.728 0.850 0.909 1.031 1.212 1.394 1.575 1.756 1.938 2.119
maks 0.500 0.562 0.688 0.750 0.875 0.938 1.062 1.250 1.438 1.625 1.812 2.000 2.188
e min 0.556 0.622 0.763 0.830 0.969 1.037 1.175 1.382 1.589 1.796 2.002 2.209 2.416
maks 0.577 0.650 0.794 0.866 1.010 1.083 1.227 1.443 1.660 1.876 2.093 2.309 2.526
m Rozmiar nominalny 15/64 19/64 23/64 27/64 31/64 35/64 39/64 47/64 55/64 63/64 1-7/64 1-7/32 1-11/32
min 0.218 0.280 0.341 0.403 0.464 0.526 0.587 0.710 0.833 0.956 1.079 1.187 1.310
maks 0.250 0.314 0.377 0.441 0.504 0.568 0.631 0.758 0.885 1.012 1.139 1.251 1.378
m1 Rozmiar nominalny 11/64 13/64 15/64 17/64 19/64 21/64 23/64 27/64 31/64 35/64 39/64 23/32 25/32
min 0.156 0.186 0.216 0.247 0.277 0.307 0.337 0.398 0.458 0.519 0.579 0.687 0.747
maks 0.188 0.220 0.252 0.285 0.317 0.349 0.381 0.446 0.510 0.575 0.639 0.751 0.815
Gwint 1-1/2 1-5/8 1-3/4 1-7/8 2 2-1/4 2-1/2 2-3/4 3 3-1/4 3-1/2 3-3/4 4

d 1.5000 1.6250 1.7500 1.8750 2 2.2500 2.5000 2.7500 3.0000 3.2500 3.5000 3.7500 4.0000
PP UNC 6 - 5 - 4-1/2 4-1/2 4 4 4 4 4 4 4
UNF 12 - - - - - - - - - - - -
8-UN 8 8 8 8 8 8 8 8 8 8 8 8 8
s Rozmiar nominalny 2-3/8 2-9/16 2-3/4 2-15/16 3-1/8 3-1/2 3-7/8 4-1/4 4-5/8 5 5/3-8 5-3/4 6-1/8
min 2.300 2.481 2.662 2.844 3.025 3.388 3.750 4.112 4.475 4.838 5.200 5.562 5.925
maks 2.375 2.562 2.750 2.938 3.125 3.500 3.875 4.250 4.625 5.000 5.375 5.750 6.125
e min 2.622 2.828 3.035 3.242 3.449 3.862 4.275 4.688 5.102 5.515 5.928 6.341 6.755
maks 2.742 2.959 3.175 3.392 3.608 4.041 4.474 4.907 5.340 5.774 6.207 6.640 7.073
m Rozmiar nominalny 1-15/32 1-19/32 1-23/32 1-27/32 1-31/32 2-13/64 2-29/64 2-45/64 2-61/64 3-3/16 3-7/16 3-11/16 3-15/16
min 1.433 1.556 1.679 1.802 1.925 2.155 2.401 2.647 2.893 3.124 3.370 3.616 3.862
maks 1.505 1.632 1.759 1.886 2.013 2.251 2.505 2.759 3.013 3.252 3.506 3.760 4.014
m1 Rozmiar nominalny 27/32 29/32 31/32 1-1/32 1-3/32 1-13/64 1-29/64 1-37/64 1-45/64 1-13/16 1-15/16 2-1/16 2-3/16
min 0.808 0.868 0.929 0.989 1.050 1.155 1.401 1.522 1.643 1.748 1.870 1.990 2.112
maks 0.880 0.944 1.009 1.073 1.138 1.251 1.505 1.634 1.763 1.876 2.006 2.134 2.264
