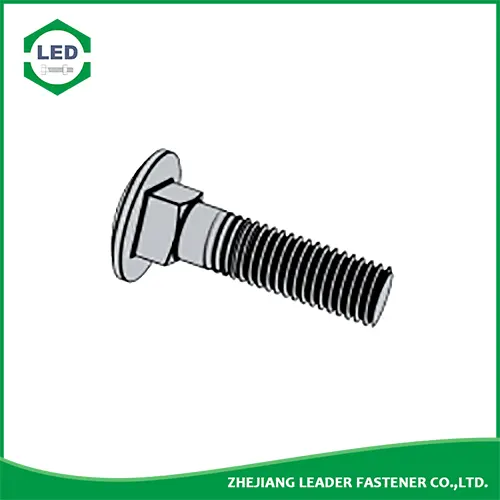

Śruba okrągła ASME B18.5.2.2M

Leader-Fastener® jest producentem i dystrybutorem śrub okrągłych ASME B18.5.2.2M. Posiadamy kompletną linię usług, od inwestycji w zakłady produkcyjne, dział eksportu, po posiadanie zespołu kontroli jakości i centrum, aby spełnić Twoje wymagania. Jakość traktujemy jako życie firmy. Utrzymujemy dobrą jakość jako pierwsza polityka i ustanowiliśmy zestaw kontroli jakości i systemu kontroli zgodnie z międzynarodową normą. Przeprowadziliśmy system gwarancji jakości ISO9001 na każdym etapie produkcji, transportu i sprzedaży. Mamy nadzieję, że możemy być Twój partner w biznesie poprzez najwyższą jakość, rycerską obsługę i konkurencyjną cenę w najbliższej przyszłości, a także bądź Twoimi przyjaciółmi.

Wyślij zapytanie Pobierz plik PDF

Opis produktu

Niniejsza norma obejmuje pełne dane ogólne i wymiarowe dla różnych typów śrub serii calowych, ogólnie sklasyfikowanych jako śruby z łbem okrągłym i uznanych za amerykańską normę krajową.

Kluczowe typy śrub objętych ochroną obejmują:

Zapięcie prowadzące® Śruby okrągłe ASME B18.5.2.2M są często stosowane w kolejnictwie, ciężkim sprzęcie i zastosowaniach rolniczych. Śruby mają łeb o niskim profilu, który nie przeszkadza w wielu zastosowaniach, w których mógłby wystąpić dramatyczny występ z łba sześciokątnego lub innego stylu. Istnieje wiele stylów, które zawierają elementy pod głową, które utrzymują śrubę na miejscu podczas dokręcania nakrętki.

Śruby stopniowane mają podobną konstrukcję do śrub z okrągłym łbem i kwadratową szyjką, ale mają znacznie większy rozmiar łba.

Śruby elewatorowe mają podobną konstrukcję do śrub z okrągłym łbem, ale ze stosunkowo płaskim łbem, często używanym w zastosowaniach rolniczych, takich jak elewatory zbożowe i inne.

Zapięcie prowadzące® ANSI/ASME B 18.5.2.2M - 2005 Śruby metryczne z łbem kwadratowym z łbem okrągłym

Rozmiar wątku d	Poziom	d_s		d_k maks	k		s		k₁
Rozmiar wątku d	Poziom	maks	min	d_k maks	maks	min	maks	min	maks	min
M5	0.8	5.48	4.52	11.8	3.1	2.5	5.48	4.88	3.1	2.5
M6	1	6.48	5.52	14.2	3.6	3	6.48	5.88	3.6	3
M8	1.25	8.58	7.42	18	4.8	4	8.58	7.85	4.8	4
M10	1.5	10.58	9.42	22.3	5.8	5	10.58	9.85	5.8	5
M12	1.75	12.7	11.3	26.6	6.8	6	12.7	11.82	6.8	6
M14	2	14.7	13.3	30.5	7.9	7	14.7	13.82	7.9	7
M16	2	16.7	15.3	35	8.9	8	16.7	15.82	8.9	8
M20	2.5	20.84	19.16	43	10.9	10	20.84	19.79	10.9	10
M24	3	24.84	23.16	51	13.1	12	24.84	23.79	13.1	12
