Leader-Fastener® jest producentem i dystrybutorem nakrętek zabezpieczających DIN 985. Posiadamy kompletną linię usług, od inwestycji w zakłady produkcyjne, dział eksportu, po posiadanie zespołu kontroli jakości i centrum, aby spełnić Twoje wymagania. Jakość traktujemy jako życie firmy. Utrzymujemy dobrą jakość jako pierwsza polityka i ustanowiliśmy zestaw kontroli jakości i systemu kontroli zgodnie z międzynarodowym standardem. Przeprowadziliśmy System Gwarancji Jakości ISO9001 na każdym etapie produkcji, transportu i sprzedaży. Mamy nadzieję, że w niedalekiej przyszłości będziemy Państwa partnerem w biznesie poprzez najwyższą jakość, rycerską obsługę i konkurencyjną cenę, a także będziemy Państwa przyjaciółmi.

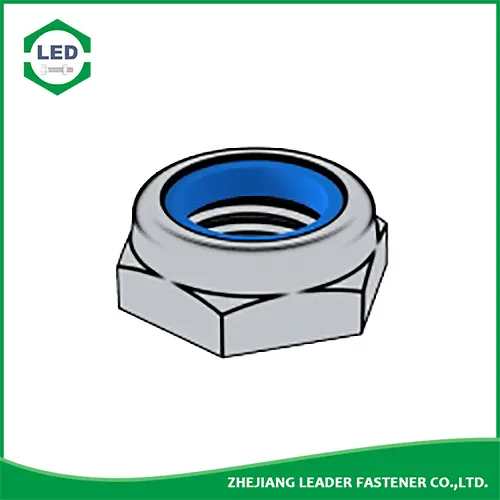

MetrycznyNakrętki zabezpieczające z wkładką nylonową DIN 985Niskoprofilowe są dominujące nakrętki blokujące typu momentowego, które mają trwałą niewymiarową wkładkę niemetaliczną (nylon/poliamid), która wytwarza tarcie między gwintami łączonych elementów, zwiększając w ten sposób odporność na siły odkręcania. Nakrętki zabezpieczające z wkładką nylonową mogą być użyte ponownie ograniczoną liczbę razy, ponieważ gwint śruby współpracującej odkształca się, ale nie wcina się we wkładkę polimerową. Nakrętki te są uważane za nakrętki zabezpieczające jednokierunkowe, ponieważ można je montować tylko w jedną stronę – uzupełnianie. Wkładka nylonowa ogranicza zastosowanie w podwyższonych temperaturach lub pod wpływem niektórych chemikaliów.
Materiał: stal węglowa, stal nierdzewna, stal stopowa, mosiądz.
Wykończenie: czarny, ocynkowany, cynkowy żółty, HDG, fosforan, DACROMET, Geomet, Magin, Ruspert, teflon itp.
Rozmiar wątku D |
M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | |||
P | Poziom | Gruby wątek | 0.5 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | |
Gwint drobny 1 | / | / | / | / | / | 1 | 1 | 1.5 | 1.5 | 1.5 | 2 | |||
Gwint drobny 2 | / | / | / | / | / | / | 1.25 | 1.25 | / | / | 1.5 | |||
da | min | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | ||
maks | 3.45 | 4.6 | 5.75 | 6.75 | 7.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 19.5 | |||
dw | min | 4.6 | 5.9 | 6.9 | 8.9 | 9.6 | 11.6 | 15.6 | 17.4 | 20.5 | 22.5 | 24.9 | ||
e | min | 6.01 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 | 29.56 | ||
h | max=rozmiar nominalny | 4 | 5 | 5 | 6 | 7.5 | 8 | 10 | 12 | 14 | 16 | 18.5 | ||
min | 3.7 | 4.7 | 4.7 | 5.7 | 7.14 | 7.64 | 9.64 | 11.57 | 13.3 | 15.3 | 17.66 | |||
m | min | 2.4 | 2.9 | 3.2 | 4 | 4.7 | 5.5 | 6.5 | 8 | 9.5 | 10.5 | 13 | ||
mw | min | 1.65 | 2.2 | 2.75 | 3.3 | 3.85 | 4.4 | 5.5 | 6.6 | 7.7 | 8.8 | 9.9 | ||
s | max=rozmiar nominalny | 5.5 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 | ||
min | 5.32 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | 26.16 | |||
na 1000 jednostekâkg | 0.5 | 1 | 1.4 | 2.4 | 3 | 5.1 | 10.6 | 17.2 | 26 | 34 | 45 |
Rozmiar wątku D |
M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | |||
P | Poziom | Gruby wątek | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | |
Gwint drobny 1 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | |||
Gwint drobny 2 | 1.5 | 1.5 | / | / | / | / | / | / | / | / | / | |||
da | min | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | ||
maks | 21.6 | 23.7 | 25.9 | 29.1 | 32.4 | 35.6 | 38.9 | 42.1 | 45.4 | 48.6 | 51.8 | |||
dw | min | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.6 | 51.1 | 55.9 | 60.6 | 64.7 | 69.4 | ||
e | min | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 72.09 | 76.95 | 82.6 | ||
h | max=rozmiar nominalny | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | ||
min | 18.7 | 20.7 | 22.7 | 25.7 | 28.7 | 31.4 | 34.4 | 37.4 | 40.4 | 43.4 | 46.4 | |||
m | min | 14 | 15 | 15 | 17 | 19 | 22 | 25 | 27 | 29 | 32 | 36 | ||
mw | min | 11 | 12.2 | 13.2 | 14.8 | 16.5 | 18.2 | 19.8 | 21.5 | 23.1 | 24.8 | 26.5 | ||
s | max=rozmiar nominalny | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | ||
min | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.8 | 68.1 | 73.1 | |||
na 1000 jednostekâkg | 65 | 75 | 100 | 162 | 212 | 317 | 415 | 499 | 628 | 771 | 998 |
, Klasa produktu:
â M 16: Klasa A
> M 16: Klasa B
¡,Materiał:
Stal, Klasa własności: â M39: 5ï¼6*ï¼8ï¼10; > M39: zgodnie z umową. Norma DIN 267-4
* Tylko dla nakrętek z drobnym gwintem
Materiał (wkładka): Niemetaliczny, np. poliamid
