Śruba ASME B18,5 T

Leader-Fastener® jest producentem i dystrybutorem ASME B18.5 T Bolt. Posiadamy kompletną linię usług, od inwestycji w zakłady produkcyjne, dział eksportu, po posiadanie zespołu kontroli jakości i centrum, aby spełnić Twoje wymagania. Jakość traktujemy jako życie firmy. Utrzymujemy dobrą jakość jako pierwsza polityka i ustanowiliśmy zestaw kontroli jakości i systemu kontroli zgodnie z międzynarodową normą. Przeprowadziliśmy system gwarancji jakości ISO9001 na każdym etapie produkcji, transportu i sprzedaży. Mamy nadzieję, że możemy być Twój partner w biznesie poprzez najwyższą jakość, rycerską obsługę i konkurencyjną cenę w najbliższej przyszłości, a także bądź Twoimi przyjaciółmi.

Wyślij zapytanie Pobierz plik PDF

Opis produktu

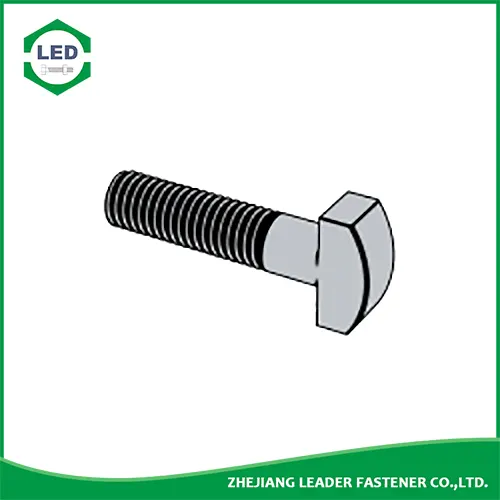

Zapięcie prowadzące® Śruba ASME B18.5 T, znana również jako śruby z łbem młotkowym, śruby z rowkiem teowym i śruby z paskiem zbiornika, ma łeb w kształcie trójnika lub kwadratu. Zwykle są one instalowane w otworze z rowkiem w kształcie teownika, dzięki czemu łeb śruby może być wyrównany, a kształt śruby jest odporny na obracanie podczas dokręcania.

Śruby z rowkami teowymi, jak sama nazwa wskazuje, są śrubami używanymi w połączeniu z rowkami teowymi, znanymi również jako śruby teowe. Śruby młotkowe, zwane w normach europejskich śrubami młotkowymi, wykonane są ze stali węglowej i nierdzewnej. Można go umieścić bezpośrednio w rowku profilu aluminiowego i można go automatycznie pozycjonować i blokować podczas procesu instalacji. Jest często używany w połączeniu z nakrętką kołnierzową. Jest to standardowy łącznik pasujący do montażu okuć narożnych. Można go dostosować do szerokości rowka profilu i różnych serii profili. Wybierz, aby użyć. Śruby te są ruchomymi śrubami kotwiącymi i są narzędziami, których można używać z nakrętkami. Ma niezwykle ważne zastosowania. Może być używany nie tylko jako przycisk do podłączenia niektórych rur, ale odgrywa również ważną rolę w instalacji i podłączaniu niektórych instrumentów, a także ma niezwykle ważne zastosowania w przemyśle. Śruby teowe są zwykle używane do nakrętek, które pasują do rowków teowych. Wykończenie ogólne: ocynkowane lub niklowane lub czernione.

Zapięcie prowadzące® ASME B 18,5 - 2012 (2017) Śruby z łbem młoteczkowym, (seria calowa) [Tabela 10] (A307, SAE J429, F468, F593)

Rozmiar wątku d		1/4	5/16	3/8	7/16	1/2	5/8	3/4	7/8	1
d		0.25	0.3125	0.375	0.4375	0.5	0.625	0.75	0.875	1
PP	UNC	20	18	16	14	13	11	10	9	8
d_s	maks	0.26	0.324	0.388	0.452	0.515	0.642	0.768	0.895	1.022
d_s	min	0.237	0.298	0.36	0.421	0.483	0.605	0.729	0.852	0.976
s₁	maks	0.5	0.625	0.75	0.875	1	1.25	1.5	1.75	2
s₁	min	0.488	0.609	0.731	0.853	0.975	1.218	1.462	1.706	1.95
s	maks	0.28	0.342	0.405	0.468	0.53	0.675	0.8	0.938	1.063
s	min	0.245	0.307	0.368	0.431	0.492	0.616	0.741	0.865	0.99
k	maks	0.204	0.267	0.331	0.394	0.458	0.585	0.649	0.776	0.903
k	min	0.172	0.233	0.295	0.356	0.418	0.541	0.601	0.724	0.847
R	maks	0.031	0.031	0.031	0.031	0.031	0.062	0.062	0.062	0.062
r	Rozmiar nominalny	0.438	0.5	0.625	0.875	0.875	1.062	1.25	1.375	1.5

Minimalna długość gwintu:

Minimalna długość gwintu powinna być równa dwukrotności podstawowej średnicy śruby plus 0,25 cala dla nominalnej długości śruby 6 cali lub mniejszej oraz dwukrotności podstawowej średnicy śruby plus 0,50 cala dla większej długości nominalnej.

Śruby o nominalnych długościach zbyt krótkich, aby pomieścić minimalne długości gwintu, powinny być gwintowane na całej długości. Długość od głowy lub szyi do pierwszego pełnego (pełnego kształtu) gwintu nie może przekraczać długości 2-1/2 gwintu dla rozmiarów do 1 cala włącznie i 3-1/2 gwintu dla rozmiarów powyżej 1 cala .
