Śruby DIN 261 T

Leader-Fastener® jest producentem i dystrybutorem śrub DIN 261 T Bolts. Posiadamy kompletną linię usług, od inwestycji w zakłady produkcyjne, dział eksportu, po posiadanie zespołu kontroli jakości i centrum, aby spełnić Twoje wymagania. Jakość traktujemy jako życie firmy. Utrzymujemy dobrą jakość jako pierwsza polityka i ustanowiliśmy zestaw kontroli jakości i systemu kontroli zgodnie z międzynarodową normą. Przeprowadziliśmy system gwarancji jakości ISO9001 na każdym etapie produkcji, transportu i sprzedaży. Mamy nadzieję, że możemy być Twój partner w biznesie poprzez najwyższą jakość, rycerską obsługę i konkurencyjną cenę w najbliższej przyszłości, a także bądź Twoimi przyjaciółmi.

Wyślij zapytanie Pobierz plik PDF

Opis produktu

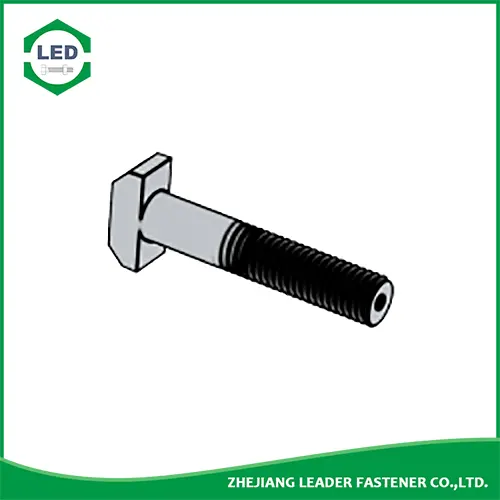

DIN 261 Śruby z łbem młoteczkowym i okrągłą szyjką

Zapięcie prowadzące® Śruby DIN 261 T, znane również jako śruby z łbem młotkowym, śruby z rowkiem teowym i śruby z paskiem zbiornika, mają łeb w kształcie trójnika lub kwadratu. Zwykle są one instalowane w otworze z rowkiem w kształcie teownika, dzięki czemu łeb śruby może być wyrównany, a kształt śruby jest odporny na obracanie podczas dokręcania.

Śruby z rowkami teowymi, jak sama nazwa wskazuje, są śrubami używanymi w połączeniu z rowkami teowymi, znanymi również jako śruby teowe. Śruby młotkowe, zwane w normach europejskich śrubami młotkowymi, wykonane są ze stali węglowej i nierdzewnej. Można go umieścić bezpośrednio w rowku profilu aluminiowego i można go automatycznie pozycjonować i blokować podczas procesu instalacji. Jest często używany w połączeniu z nakrętką kołnierzową. Jest to standardowy łącznik pasujący do montażu okuć narożnych. Można go dostosować do szerokości rowka profilu i różnych serii profili. Wybierz, aby użyć. Śruby te są ruchomymi śrubami kotwiącymi i są narzędziami, których można używać z nakrętkami. Ma niezwykle ważne zastosowania. Może być używany nie tylko jako przycisk do podłączenia niektórych rur, ale odgrywa również ważną rolę w instalacji i podłączaniu niektórych instrumentów, a także ma niezwykle ważne zastosowania w przemyśle. Śruby teowe są zwykle używane do nakrętek, które pasują do rowków teowych. Wykończenie ogólne: ocynkowane lub niklowane lub czernione.

Zapięcie prowadzące® DIN 261 - 2010 Śruby z łbem młoteczkowym z otworem

Śruba Gwint d		M8	M10	M12	M16	M20	M24	M30	M36
P	Poziom	1.25	1.5	1.75	2	2.5	3	3.5	4
b	Lâ120	22	26	30	38	46	54	66	78
	120ï¼Lâ¤200	-	-	-	44	52	60	72	84
	Lï¼200	-	-	-	57	65	73	85	97
d₀		-	-	-	-	-	-	-	M12
d_s	maks	8.58	10.58	12.7	16.7	20.84	24.84	30.84	37
d_s	min	7.42	9.42	11.3	15.3	19.16	23.16	29.16	35
k	Rozmiar nominalny	5.5	7	8	10.5	13	15	19	23
	maks	5.9	7.5	8.75	11.4	13.9	15.9	20	24
	min	5.1	6.5	7.25	9.6	12.1	14.1	18	22
s	maks	8.75	10.75	12.9	16.9	21	25	31	37.25
s	min	7.25	9.25	11.1	15.1	19	23	29	34.75
s₁	Rozmiar nominalny	18	21	26	30	36	43	54	66
	maks	18.9	22	27	31	37.25	44.25	55.5	67.5
	min	17.1	20	25	29	35.75	41.75	52.5	64.5
t	min	-	-	-	-	-	-	-	22
Waga na 1000 wyrobów stalowych (âkg)		-	-	-	-	-	-	-	-
Długość gwintu b		-	-	-	-	-	-	-	-

Śruba Gwint d		M42	M48	M56	M64	M72	M80	M90	M100
P	Poziom	4.5	5	5.5	6	6	6	6	6
b	Lâ120	90	-	-	-	-	-	-	-
	120ï¼Lâ¤200	96	108	124	130	-	-	-	-
	Lï¼200	109	121	137	143	169	185	205	225
d₀		M12	M12	M16	M16	M16	M20	M20	M20
d_s	maks	34	38	45	50	55	65	70	80
d_s	min	33	37	44	49	53.8	63.8	68.8	78.8
k	Rozmiar nominalny	26	30	35	40	45	50	55	62
	maks	27	31	36.25	41.25	46.25	51.25	56.5	63.5
	min	25	29	33.75	38.75	43.75	48.75	53.5	60.5
s	maks	43.25	49.25	57.5	65.5	73.5	81.5	91.75	101.75
s	min	40.75	46.75	54.5	62.5	70.5	78.5	88.25	98.25
s₁	Rozmiar nominalny	80	88	102	115	128	140	155	170
	maks	81.5	89.75	103.75	116.75	130	142	157	172
	min	78.5	86.25	100.25	113.25	126	138	153	168
t	min	22	22	26	26	26	33	33	33
Waga na 1000 wyrobów stalowych (âkg)		-	-	-	-	-	-	-	-
Długość gwintu b		-	-	-	-	-	-	-	-

a) Materiał: Stal; Inne klasy wytrzymałości lub materiały po uzgodnieniu.

b) Własności mechaniczne : klasy wytrzymałości ï¼materiałï¼ â¤ M 39: 4,6 lub 5,6 do wyboru producenta ;> M39: po uzgodnieniu ; Norma DIN EN ISO 898-1
