Leader-Fastener® jest producentem i dystrybutorem śrub DIN 186 T. Posiadamy kompletną linię usług, od inwestycji w zakłady produkcyjne, dział eksportu, po posiadanie zespołu kontroli jakości i centrum, aby spełnić Twoje wymagania. Jakość traktujemy jako życie firmy. Utrzymujemy dobrą jakość jako pierwsza polityka i ustanowiliśmy zestaw kontroli jakości i systemu kontroli zgodnie z międzynarodową normą. Przeprowadziliśmy system gwarancji jakości ISO9001 na każdym etapie produkcji, transportu i sprzedaży. Mamy nadzieję, że możemy być Twój partner w biznesie poprzez najwyższą jakość, rycerską obsługę i konkurencyjną cenę w najbliższej przyszłości, a także bądź Twoimi przyjaciółmi.
Zapięcie prowadzące® Śruby z łbem T, znane również jako śruby z łbem młotkowym, śruby z rowkiem teowym i śruby z paskiem zbiornika, mają łeb w kształcie trójnika lub kwadratu. Zwykle są one instalowane w otworze z rowkiem w kształcie teownika, dzięki czemu łeb śruby może być wyrównany, a kształt śruby jest odporny na obracanie podczas dokręcania.

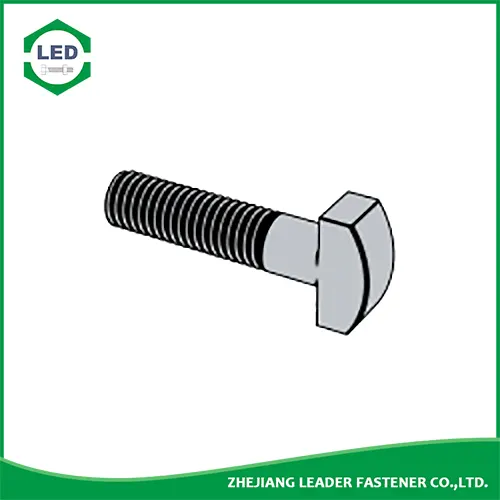

MetrycznyŚruby DIN 186 Tmają główkę w kształcie litery T, która może zmieścić się w uprzednio wyciętym otworze lub może być łatwo uchwycona standardowym kluczem.Śruby z łbem teowym DIN 186są częściowo gwintowane wzdłuż ich trzpienia, długość gwintu zależy przede wszystkim od długości śruby. Kwadratowa szyjka tuż pod łbem osadza się w otworze, zapobiegając obracaniu się śruby w otworze. Śruby z łbem młoteczkowym można stosować w większości zastosowań obejmujących napinanie i zaciskanie.
Śruba Gwint d | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | |
P | Poziom | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 |
ds | Rozmiar nominalny | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 42 | 48 |
maks | 6.48 | 8.58 | 10.58 | 12.7 | 16.7 | 20.84 | 24.84 | 30.84 | 37 | 43 | 49 | |
min | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 | 23.16 | 29.16 | 35 | 41 | 47 | |
k | Rozmiar nominalny | 4.5 | 5.5 | 7 | 8 | 10.5 | 13 | 15 | 19 | 23 | 26 | 30 |
maks | 4.9 | 5.9 | 7.5 | 8.75 | 11.4 | 13.9 | 15.9 | 20 | 24 | 27 | 31 | |
min | 4.1 | 5.1 | 6.5 | 7.25 | 9.6 | 12.1 | 14.1 | 18 | 22 | 25 | 29 | |
n | Rozmiar nominalny | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 42 | 48 |
maks | 6.6 | 8.75 | 10.75 | 12.9 | 16.9 | 21 | 25 | 31 | 37.25 | 43.25 | 49.25 | |
min | 5.4 | 7.25 | 9.25 | 11.1 | 15.1 | 19 | 23 | 29 | 34.75 | 40.75 | 46.75 | |
m | Rozmiar nominalny | 16 | 18 | 21 | 26 | 30 | 36 | 43 | 54 | 66 | 80 | 88 |
min | 15.1 | 17.1 | 20 | 25 | 29 | 34.75 | 41.75 | 52.5 | 64.5 | 78.5 | 86.25 | |
maks | 16.9 | 18.9 | 22 | 27 | 31 | 37.25 | 44.25 | 55.5 | 67.5 | 81.5 | 89.75 | |
r1 | ≈ | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 | 1.6 | 1.6 | 2 | 2 | 2 |
r2 | maks | 0.9 | 1.2 | 1.5 | 1.8 | 2.4 | 3 | 3.6 | 4.5 | 5.4 | 6.3 | 7.2 |
Waga na 1000 wyrobów stalowych (âkg) | - | - | - | - | - | - | - | - | - | - | - | |
Długość gwintu b | - | - | - | - | - | - | - | - | - | - | - |
Końcówka gwintowana sfazowana (CH) lub zaokrąglona (RN) zgodnie z DIN EN ISO 4753 zgodnie z wyborem producenta
¡,Dla L > 200 mm. Długości powyżej 200 mm mają być stopniowane od 20 mm do 20 mm. Dla tych długości obowiązuje: Długość gwintu b = 2 d + 25 mm lub zgodnie z ustaleniami.
¢,forma Aï¼z wałem
Forma Bï¼z długim gwintem
£,r2, max.= 0,15×d
¤,a) Materiał: Stal
b) Własności mechaniczne: klasa wytrzymałości (materiał) ¤M39ï¼4,6; > M39 po uzgodnieniu ; norma DIN ISO 898-1
